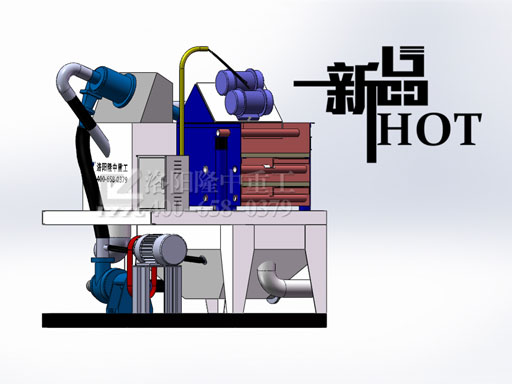

圖：泥漿凈化裝置又稱泥漿處理設備、泥漿分離器

 NJFX系列泥漿凈化裝置是隆中重工自主開發的建筑工程泥漿處理專用設備，屬于環保類高新性技術產品，將振動篩分與旋流分離這兩種不同的泥漿凈化方式合理地結合在一起，形成一個對泥漿處理的閉路循環凈化系統，適合于現代基礎施工中采用泥漿護壁，循環鉆進工藝的樁基工程、防滲墻工程、泥水平衡法盾構和頂管施工中泥漿的凈化。使用泥漿凈化裝置有利于控制泥漿指標、提高造孔質量和造孔工效、縮短清孔時間、泥漿凈化回收、降低施工成本、減少卡鉆事故、減少環境污染，是基礎文明施工的b備設備之一。

泥漿凈化裝置的工作原理解析：

外置泵1(液壓螺桿泵)將現場廢漿池中的泥漿抽至振動篩粗篩層3 ，通過振動篩粗篩層3篩分過后，大于2mm以上的顆粒物將會排出，小于2mm的顆粒物會進入蓄漿池2內;

此時主機渣漿泵8將蓄漿池2中的泥漿泵送至旋流器6中，經過旋流分離以后，J大部分凈化分離后的達標漿液，將從旋流器6的溢口流出并進入中儲箱7中，旋流器6所分離出的廢渣則通過其底流口排出，進入振動篩細篩層4上，通過其篩振實現對廢渣的脫水并**終排除。

中儲箱7設有兩個出液口，一個是補液口其位置處在蓄漿池2的上方，一個是排放口位置處于蓄漿池2與中儲箱7連接以外的位置;內循環裝置10就安裝在中儲箱7的補液口處，它可以通過平衡蓄漿池2中的液位高度實現中儲箱7對蓄漿池2補液量的控制。當蓄漿池2不需要中儲箱7補水時，中儲箱7的補液口則被內循環裝置10關閉，此時，中儲箱7的排放口將處在連續排漿狀態。反沖控制閥9通過一個三通與主機渣漿泵相連，三通通過管道連接，分別連接旋流器6和主機渣漿泵8以及蓄漿池2，其作用是利用主泵的富余流量，通過反沖控制閥9實現對蓄漿池2中泥漿的攪拌，防止泥漿在設備內沉淀。
